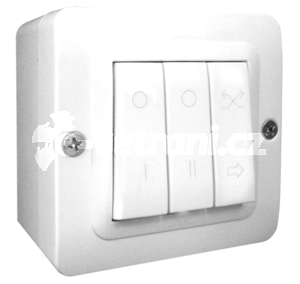

Ovladač na omítku CTRL-S-P pro Quantum

Ovladač pro rekuperační jednotky Quantum HR 100, Quantum HR 150, Quantum HR 150 PRO.
Provedení na omítku.

Zobraz detailní popis
Kód produktu: CTRL-S-P
Skladem
704 Kč
581,82 Kč bez DPH
Ks

Informace o produktu

  • Provedení na omítku

  • Jednotka odsává znehodnocený vzduch z místnosti po dobu 70 sekund, pak se nasává do místnosti čerstvý vzduch po stejnou dobu 70s.
  • Při odsávání teplého vzduchu z místnosti, dojde k ohřátí keramického rekuperátoru, který naakumuluje teplo z odpadního vzduchu. Po změně chodu jednotky, když je venkovní chladný vzduch nasáván, dojde k předání naakumulovaného tepla z výměníku čerstvému přívodnímu vzduchu.
  • Využije se tak tepelná energie, která by byla jinak ztracena.

Každých cca 70 s dojde ke změně směru proudění vzduchu v jednotce, reverzní chod

  • Jednotka pracuje při rychlosti zvolené aktivací dvoupolohového spínače z Ctrl-S
  • Rychlost 1 - "S1"
  • Rychlost 2 - "S2"
  • Rychlost 3 - "S1 + S2"
  • Stejné funkčnosti lze dosáhnout s Ctrl-S, nebo s dvěma 3-polohovými spínači.
  • S3 přepínač aktivuje režim "Freecooling / volné chlazení" (by-pass), který zastavuje střídavé proudění vzduchu

  • Udržuje jednotku pouze v režimu odtah vzduchu, nebo v režimu přívod vzduchu, nerekuperuje. Nastavení pomocí pozice JUMPER
Režim odvod vzduchu Režim přívod vzduchu
  • Automatický režim "Boost" je aktivován pomocí čidla SEN-HY

Synchronizace

  • Pokud jsou jednotky instalovány v páru, jedna jednotka odsává vzduch z místnosti a druhá ho přivádí z venkovního prostředí a obráceně.

Soubory ke stažení

Návod Quantum pdf (3.39 MB)
